本设备主要用于矽钢片直角剪切及冲孔，一次成型，是生产变压器、电抗器铁芯的专用数控设备，能自动将硅钢片剪切成符合图纸要求的各种直角片型。

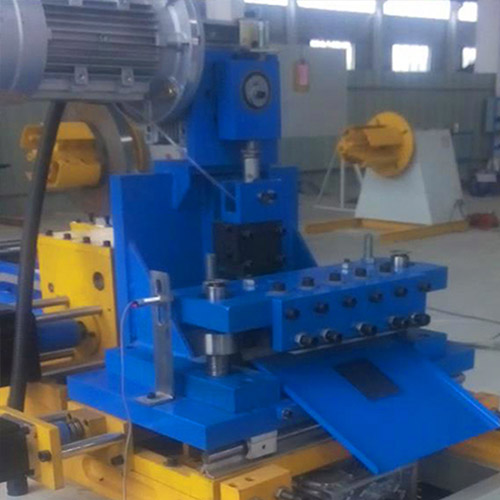

横剪机（直切）
其特点：
裁剪动力：采用变频电机控制技术，速度快，噪音小，寿命长
送料动力：采用大扭矩交流同步伺服电机，具有响应快，定位精度高，低噪音，制动热损小，寿命长的特点
轨道定位：采用步进电机拖动滚珠丝杠调整冲孔位置，直线导轨，中心点位，准确快速。
运动控制：采用先J的PLC控制器，触摸屏操作，简单方便。
理料方式：采用输送带传输，整齐的落到收料架上
寿命保证：本设备标准件均为进口名优配件，基础加工装配精度高，大限度延长设备寿命
项目 | 参数 |
剪切料宽 | 40-500mm |
剪切料厚 | ≤0.35mm |
剪切片长 | 300-3500mm |
送料速度 | 240m/min |
剪切毛刺 | ≤0.02mm |
剪切精度 | ±0.05mm |
剪切片长允差 | ±0.1 |
剪切速度 | 60-150片/min |
剪刀材质 | 合金（50-100万次） |
料卷内孔直径 | φ500mm |
料卷外围直径 | ≤1000mm |
料卷重量 | 小于等于1500kg |
开卷机卷筒的涨缩范围 | φ460-520 |
电控系统 | PLC |
操作界面 | 触控彩屏 |
开卷调速方式 | 无级调速 |
送料驱动 | 伺服系统 |
剪切驱动 | 电动系统 |
整机总功率 | 1.5kw |
