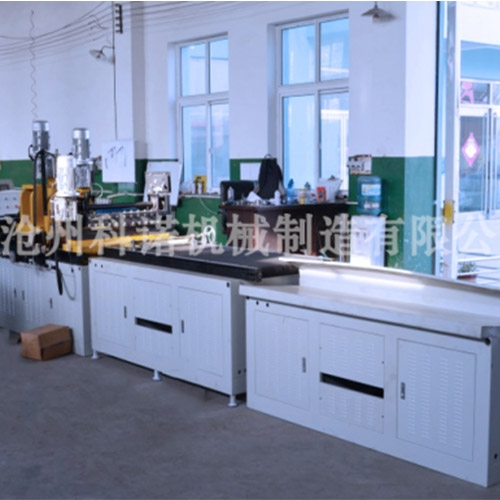

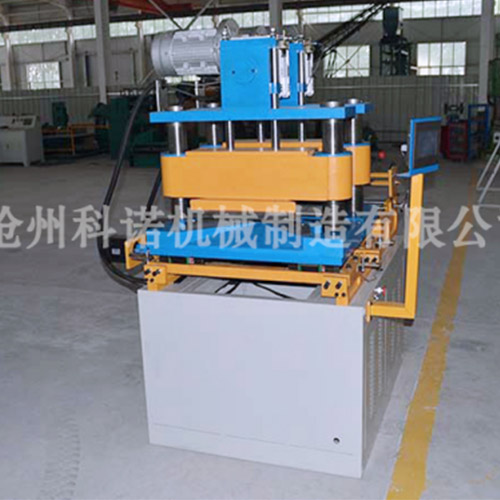

本设备主要用于矽钢片中柱片的剪切，一次成型，是生产变压器、电抗器铁芯的数控设备，能自动将矽钢片剪切成符合图纸要求的各种中柱片型。其特点
1. 裁剪动力：采用变频电机控制技术，速度快，噪音小，寿命长。
2. 送料动力：采用大扭矩交流同步伺服电机，具有响应快，定位精度高，低噪音，制动热损小，寿命长的特点。
3. 轨道定位：采用步进电机拖动滚珠丝杠直线导轨调整两V刀尖端的横向距离。中心送料定位，准确方便。
4. 运动控制：采用PLC控制器，触摸屏操作，简单方便。
5. 寿命保证：本设备标准件配件采用高质量产品，基础加工装配精度高，大限度延长设备使用寿命。
6. 理料方式：采用输送带传输，整齐的落到收料架上。
项目 | 参数 |
剪切料宽 | 40-400mm |
剪切料厚 | ≤0.35mm |
剪切片长 | 300-1600mm |
送料速度 | 220m/min |
剪切角度 | 90°双向斜角 |
剪切毛刺 | ≤0.02mm |
剪切精度 | ±0.2mm |
剪切片长允差 | ±0.1 |
剪切速度 | 35-40片/min |
剪刀材质 | 合金（50-100万次） |
料卷内孔直径 | φ500mm |
料卷外围直径 | ≤1000mm |
料卷重量 | 小于等于1500kg |
开卷机卷筒的涨缩范围 | φ460-520 |
电控系统 | PLC |
操作界面 | 触控彩屏 |
开卷调速方式 | 无级调速 |
送料驱动 | 伺服系统 |
剪切驱动 | 伺服系统 |
整机总功率 | 5kw |
